重锤料位计的先进电子器件

发布日期：2018-05-02 作者：点击：

随着新型工业化的崛起，我国大力发展现代高科技仪器仪表，推动国民经济可持续发展。中国仪器仪表行业协会业为此做出巨大的努力，充分发挥桥梁和纽带的作用，加快仪器仪表发展的步伐。

仪器仪表行业是装备制造业的重要组成部分，是国家的基础性、战略性产业。大力发展现代高科技仪器仪表是实现新型工业化的必经之路，也是国民经济可持续发展的战略举措。

重锤料位计的先进电子器件采用智能电机控制。每个测量周期均以测锤/钢缆组件降至容器内部的方式启动。钢缆下降/提升的量等于在W55安装点下方自测量起始点至物料表面之间的无料空间距离。该距离使用霍尔效应探测技术和微控制器计时器电路进行测量，测量分辨率在0.045"之内。在探测与物料表面接触时还采用了磁技术。测量数据刷新后，电机反向运行，测锤/钢缆返回至初始位置。达到介质可视化，过程自动化的目的。在上升过程中对距离进行测量和校验。

根据测得的距离和在配置过程中由操作员或安装员设定的有效测量范围确定料位。料位报警(高位和低位)与测得的料位进行比对，如必要，高位和低位报警继电器输出将改变状态。

重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中，重锤式料位计通过zhuanli的双光学传感器的精确计量，获取料位信号，并将料位信号变送为4~20mA模拟量信号、RS485信号或脉冲信号输出。

重锤料位计可安装在大多数容器的顶部。料位计必须安装在法兰上并确保铅锤自然垂直，从而让测锤/钢缆装置直接下坠。W55配有辅助安装的内置调平装置。重锤料位计应当安装在偏离物料装料入口的位置。料位计最佳安装位置应距装料入口至少4.0英尺(1.2米)远。距离容器侧壁也应尽可能远，至少为2.5英尺(0.6米)。

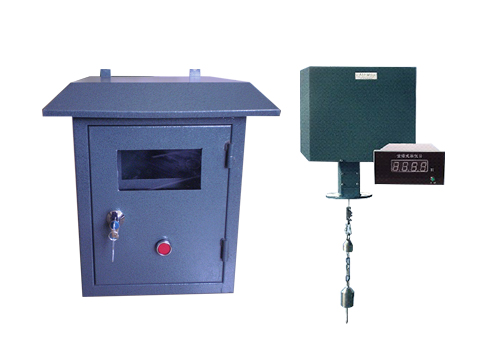

重锤料位计
